Mediciones de puesta a tierra
Servicio de medición de resistencia de puesta a tierra en la
ciudad de Rosario y zona de influencias. Para solictar el servicio contactese.
Para realizar las mediciones de PAT se utiliza un telurímetro
homologado y calibrado anualmente. Las mediciones deben realizarse por
personal idóneo matriculado y adjuntarse a las mediciones los
certificados del instrumental utilizado así como también
un protocolo de medición.
La calidad del instrumental utilizado es de suma importancia, ya que
existen en el mercado instrumentos de baja calidad que pueden arrojar
valores totalmente inadecuados. Prefrentemente elija profesionales que
cuenten con equipo de calidad certificada por normas ISO 9000.
Cómo se mide la resistencia de PAT (Puesta A Tierra)

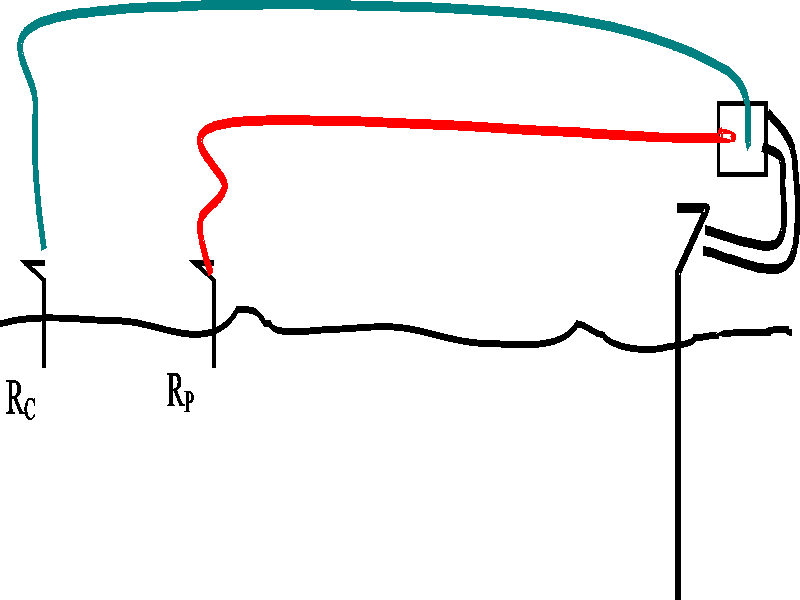

Para la medición de puesta a tierra se hincan dos jabalinas
auxiliares adecuadamente distanciadas. En casos donde se dificulta el
hincado de las jabalinas, se admite el uso de electrodos humedos que
posean adecuada conductividad para la medición.
Se utiliza una jabalina activa que inyecta corriente (en este
caso indicada por Rc) y una jabalina auxiliar que sirve
como referencia de potencial (Rp).
El método de medición indicado es el mas apropiado para
la medición de la resistencia de una puesta a tierra aislada,
ya que al poseer 4 cables al instrumento elimina errores de falsos contactos.
Para casos de sistemas intercontectados con una cantidad significativa
de jabalinas distriuidas geográficamente (4 o más) se
admite la medición utilizando dos pinzas amperométricas
para la medición de cada jabalina individual sin necesidad de
desconexión de las mismas. (ejp.: sistema de puesta a tierra
en columnas de alumbrado público)
Trazabilidad de las mediciones efectuadas
Si bien existen variedad de métodos empíricos e instrumentos
de muy bajo costo para realizar comprobación de la resistencia
de puesta a tierra, es de suma importancia proveer de
un adecuado respaldo legal a las mediciones efectuadas para cumplir
con las normativas legales argentinas.
Una medición efectuada empíricamente o con métodos
que no se encuentren avalados por el sistema legal argentino carece
de validez legal ante alguna pericia que pueda surgir.
Los valores de resistencia de puesta a tierra deberán cumplir
con los siguientes requisitos plasmados en el informe
Empíricamente, ha sucedido en los laboratorios de calibración
que comprobamos que instrumental de bajo costo es difícilmente
calibrable ya que en muchos casos ni siquiera cumple con las especificaciones
consignadas en su hoja de especificación.
Por eso recomendamos utilizar instrumental de marcas reconcocidas o
que hayan certificado ISO9000 en alguna de sus versiones. De esta forma
uno se asegura que al menos se realiza un cierto control en la gestión
de la calidad.
Marco Legal
Las mediciones de puesta a tierra son requeridas por normativa legal
para cumplimentar los requisitos de seguridad eléctrica. A nivel
nacional, la Ley 19578 de Highiene y Seguridad Industrial delega en
la Asociación Electrotécnia Argentina (AEA) la reglamentación
referida a la seguridad eléctrica (AEA 90364). Por otro lado,
las normativas locales (municipal/provincial) complementan los requisitos
generales establecidos por la AEA.
A nivel provincial, la EPE (Empresa Provincial de la Energía
de Santa Fe) en su especificación ETN96_12-02 ACOMTIDAS EN BT,
establece:
- R<10 ohms (Valor de la resistencia de puesta a tierra)
A nivel municipal, la Municipalidad de Rosario establece mediante ordenanza
del año 1983 un "REGLAMENTO PARA LA EJECUCION DE INSTALACIONES
ELECTRICAS" donde se menciona
- R<10 ohms (Valor de la resistencia de puesta a tierra)
